Entwässerung

Bauteile für die Entwässerung

Das Entwässerungssystem leitet auf ideale und wirtschaftliche Weise überschüssiges Oberflächenwasser von Balkonen, Terrassen, Gründächern, Flachdächern und von Fassaden ab. Angrenzende Bauteile werden so vor Stau- und Spritzwasser geschützt. Eine schnelle und fluchtgerechte Verlegung ist durch den stabilen, ablängbaren Rinnenkörper mit Kuppelelementen sichergestellt.

Den Rinnenkörper gibt es wahlweise aus verzinktem Stahlblech, Stärke 1,5 mm, oder aus Edelstahl Wkst. 1.4301.

Die Füße, Kuppelbleche und Endkappen sind generell aus Edelstahl Wkst. 1.4301 gefertigt.

Unterschiedliche Rostvarianten ermöglichen eine optimale Abstimmung auf die Architektur. Neben Gitterrosten mit Masche 30 x 10 mm stehen Lochroste, Flachstabroste, Querstabroste und Linearroste zur Auswahl.

Die Rinnen sind begehbar und mit Rollstühlen befahrbar.


Produktbeschreibung

Die Fußplatten sind witterungsbeständige und sich neutral verhaltende Kunststoffteller.

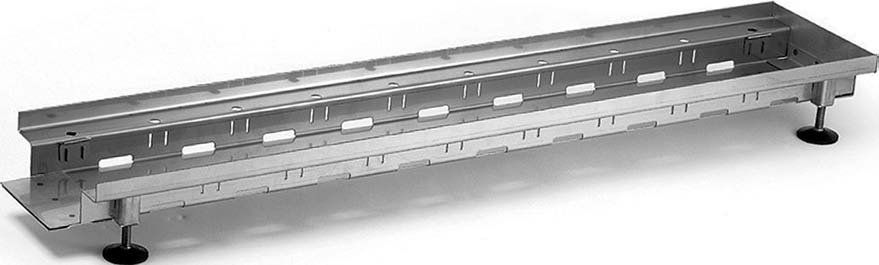

Die 1,5 m langen Rinnenkörper werden durch aufsteckbare Kuppelelemente am Rinnenstoß, bereits bei der Grundausrichtung vertikal und horizontal stabilisiert. Kein Verbiegen und kein Verwinden, die Rinne bleibt fluchtgerecht und Stoß exakt an Stoß.

Für bauseits zugeschnittene Passstücke lassen sich die Standfüße mit zwei einfachen Handgriffen in die dafür vorgesehenen Schlitze versetzen. Mit dem Kupplungsblech wird der Anschluss an die Rinne hergestellt und das Rinnenende mit der aufsteckbaren Endkappe geschlossen.


Stufenlos höhenverstellbare Standfüße (73 – 183 mm) aus witterungsbeständigen Kunststofftellern

  • 1000 mm Länge mit 4 Füßen
  • 1500 mm Länge mit 6 Füßen

Entwässerungsrinnen komplett mit Gitterrost Masche 30 x 10 mm

Entwässerungsrinnen komplett mit Gitterrost Masche 30 x 10 mm


  • zur endlosen Verlegung
  • komplett mit Gitterrosten mit Masche 30x10 mm
  • mit 4 Stück vormontierten Füßen und Kupplunsblech aus Edelstahl
  • verzinkt oder Edelstahl
  • Breite 155, 200, 250 mm
  • Länge 1000, 1500, 2000 m
  • Rinne fixe Höhe 63 mm
  • Rinne höhenverstellbar, 73-103 mm, 93-143 mm, 113-183 mm

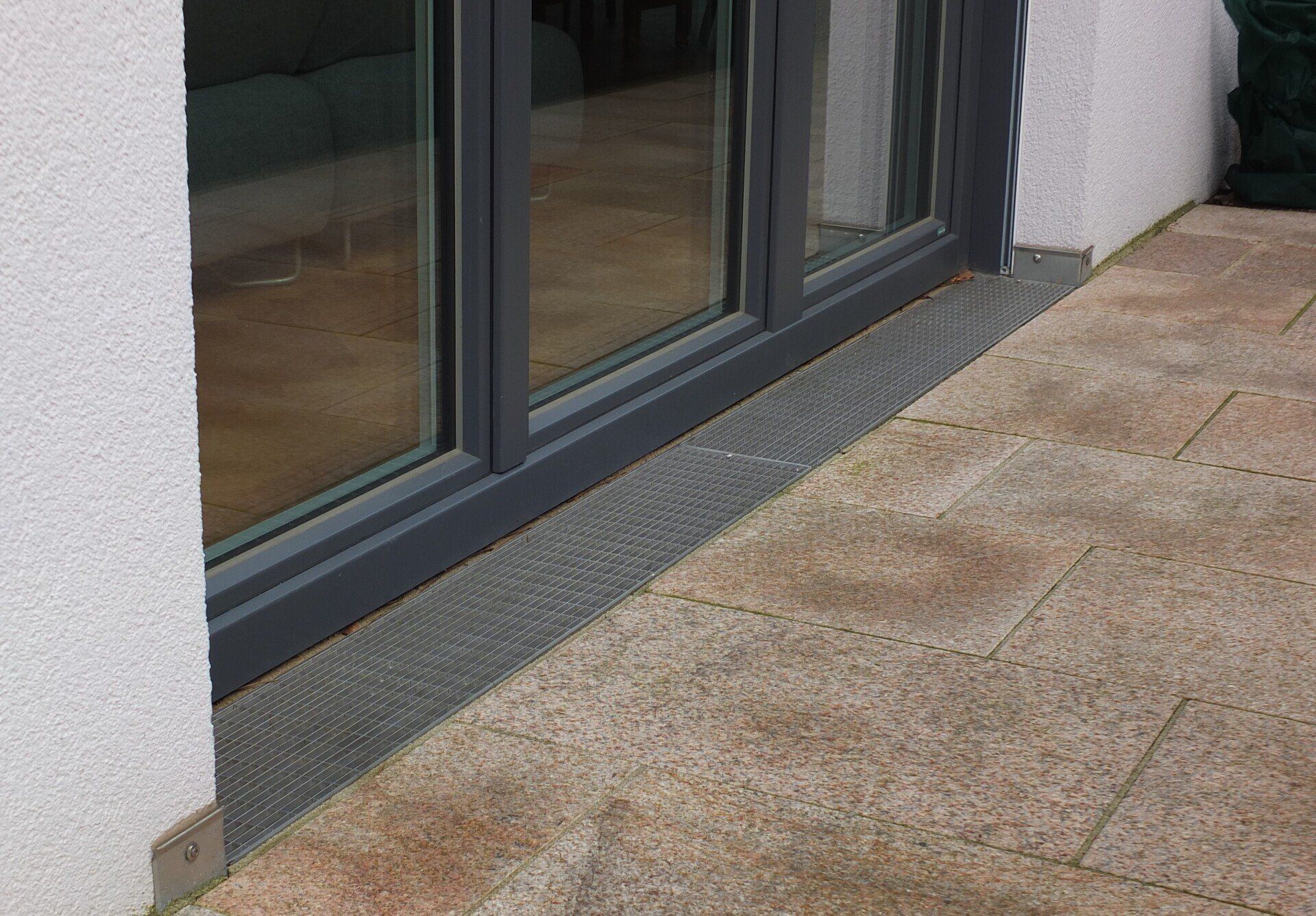

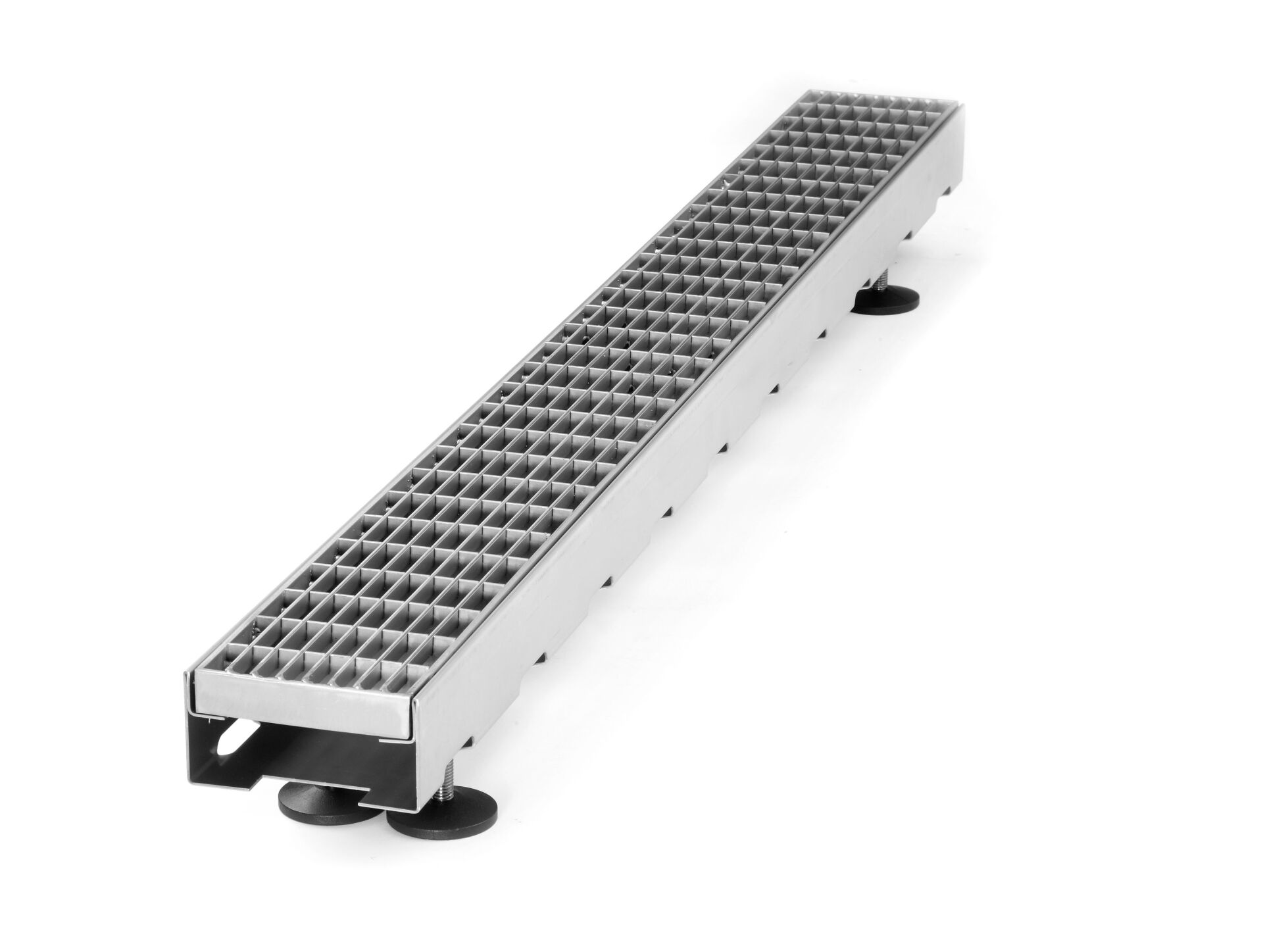

Balkonrinnen komplett mit Gitterrost Masche 30 x 10 mm

Balkonrinnen komplett mit Gitterrost Masche 30 x 10 mm


  • für reduzierte Anschlusshöhen von 50 mm gemäß DIN 18195
  • schnelle fluchtgerechte Verlegung durch die Kupplungsbleche
  • keine Kiesfangleiste erforderlich
  • verzinkt oder Edelstahl
  • Breite 100 mm
  • Länge 1000, 1500 mm
  • Rinne fixe Höhe 50 mm
  • Rinne höhenverstellbar, 60-90 mm, 80-110 mm, 100-130 mm

Bauteile für die Entwässerung

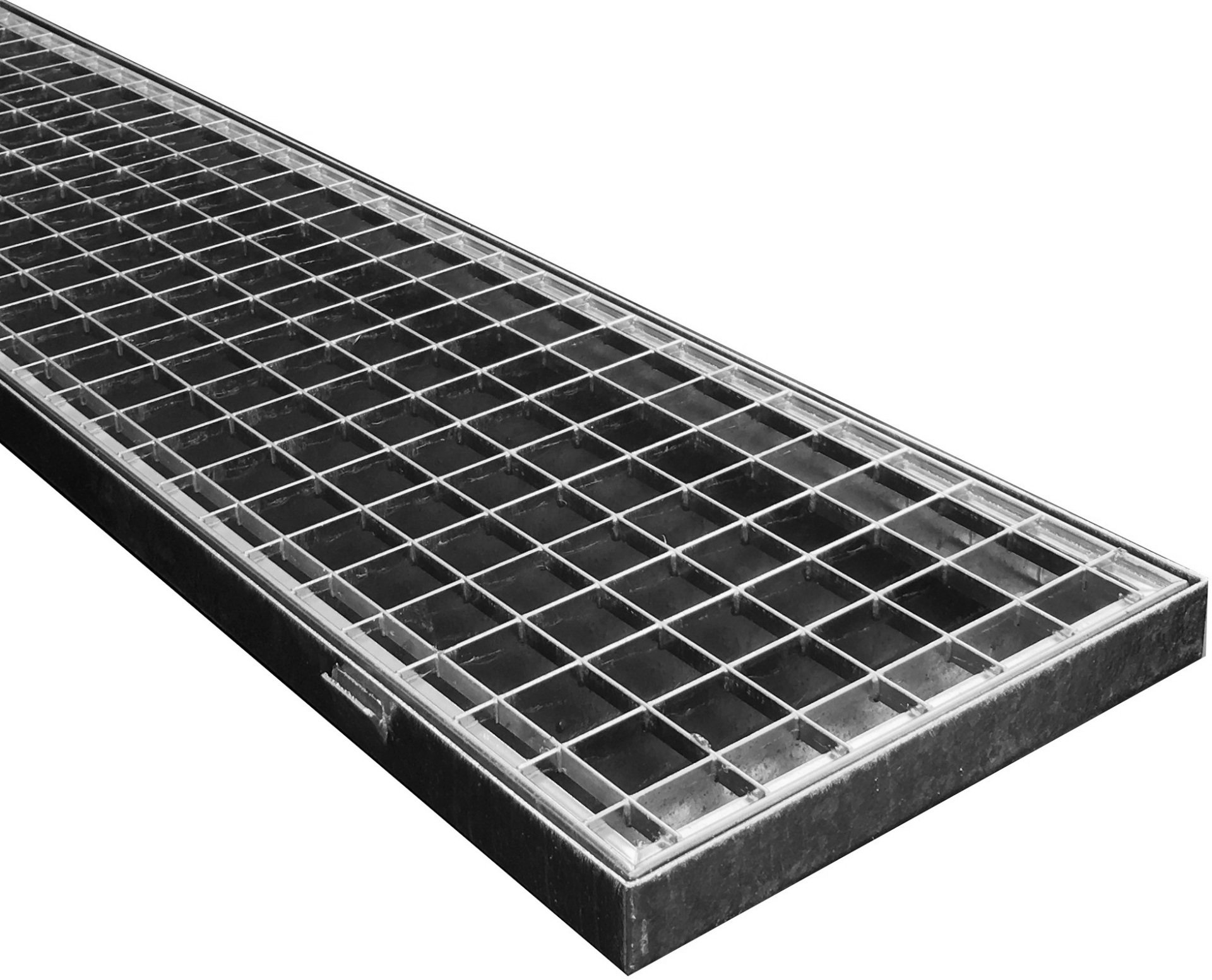

Garagenroste mit Zarge Masche 30 x 30 mm

Garagenroste mit Zarge

  • befahrbar bis 10,00 KN Radlast (PKW/ Transporter)
  • Masche 30x10 mm
  • Tragstab 30x2 mm
  • verzinkt
  • Breite 200, 250 mm
  • Länge 1000, 1200 mm

Rinnenroste

Rinnenroste

  • Masche 30x10 mm
  • Rosthöhe 20 mm
  • verzinkt oder Edelstahl
  • Breite 94, 120, 147, 197, 247 mm
  • Länge 1000, 1500 mm

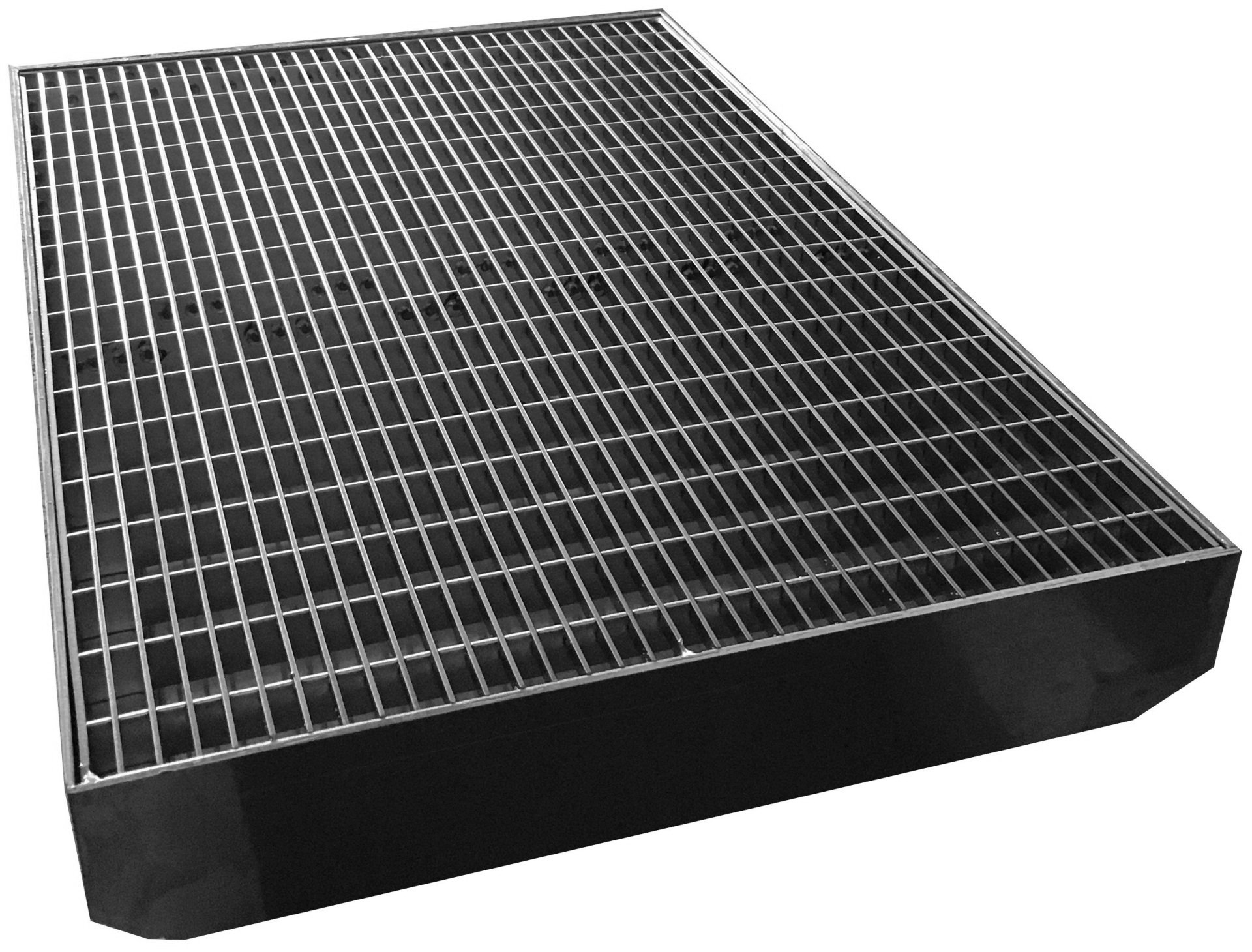

Schmutzfangwannen aus Aluminium mit Ablaufvorrichtung

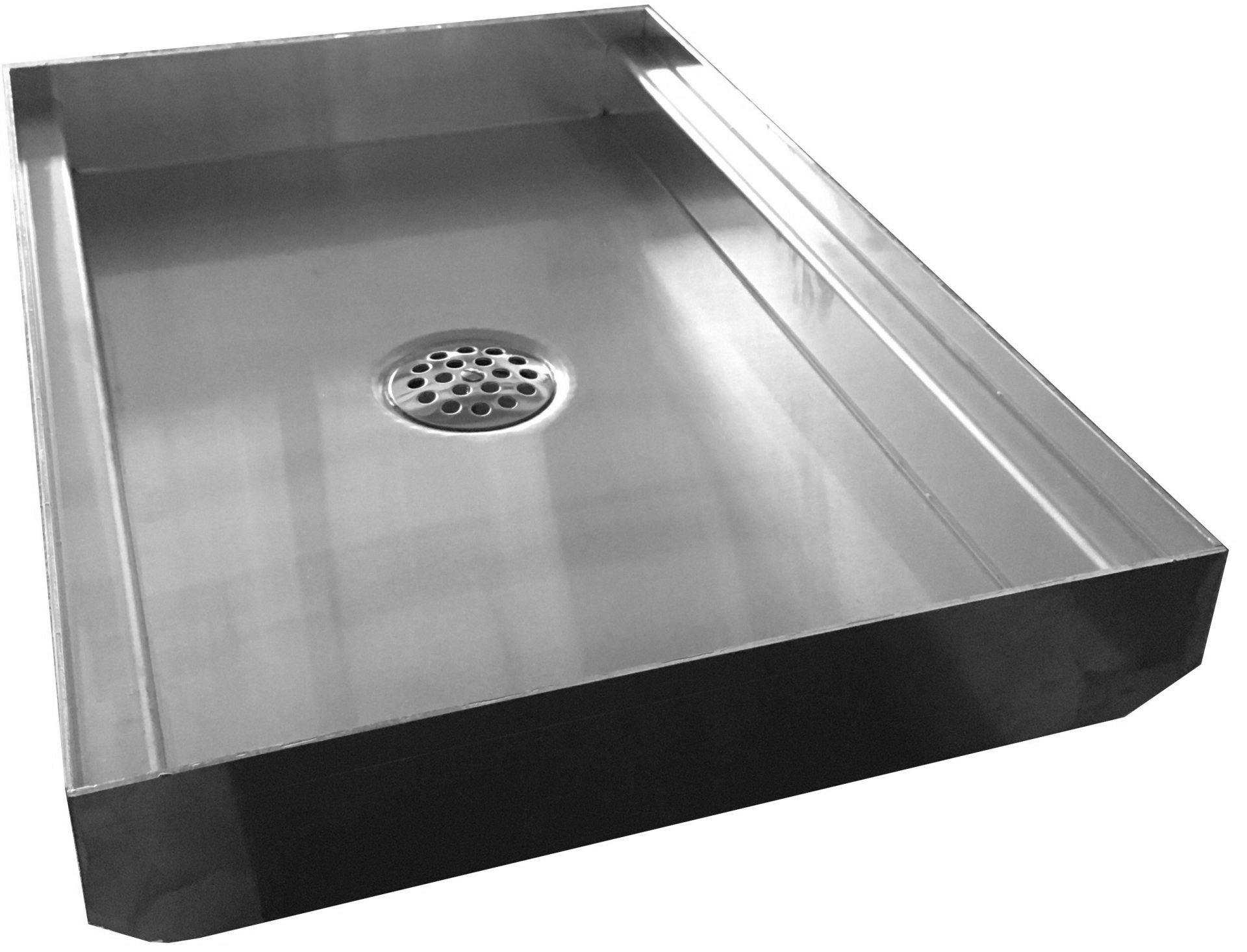

Aluminiumwanne mit Ablauf
Schmutzfangwannen

Mit Ablaufvorrichtung, bestehend aus flachem Sieb Ø 80 mm aus Edelstahl und Unterteil aus Kunststoff für den weiteren Anschluss an ein Ø 1,5 Zoll Entwässerungssystem


  • Wanne Höhe 60 mm
  • für verzinkten Gitterrost 30x10 mm, Höhe 20 mm
  • Größen 400x600 mm , 500x800 mm
  • andere Größen und Höhen auf Anfrage


Zubehör zu Entwässerungsrinnen

Eckformstück mit Gitterrost zu Entwässerungsrinnen

Eckformstück mit Gitterrost zu Entwässerungsrinnen


  • Eckwinkel zwischen 45⁰ und 180⁰
  • verzinkt oder Edelstahl
  • Rinnenbreite 100, 155, 200, 250 mm
  • Rinne fixe Höhe 50, 63 mm
  • Rinne höhenverstellbar 60-90, 73-103 mm

Im Komplettpreis sind enthalten:

  • Rinnenkörper mit Gitterrost 30x10 mm, auf Gehrung gearbeitet
  • 6 Stück höhenverstellbare, vormontierte Füße aus Edelstahl
  • Kupplungsblech aus Edelstahl

T- Stück mit Gitterrost zu Entwässerungsrinnen

T- Stück mit Gitterrost zu Entwässerungsrinnen


  • verzinkt oder Edelstahl
  • Rinnenbreite 100, 155, 200, 250 mm
  • Rinne fixe Höhe 50, 63 mm
  • Rinne höhenverstellbar 60-90, 73-103 mm

Im Komplettpreis sind enthalten:

  • Rinnenkörper mit Gitterrost 30x10 mm
  • 6 Stück höhenverstellbare, vormontierte Füße aus Edelstahl
  • Kupplungsblech aus Edelstahl

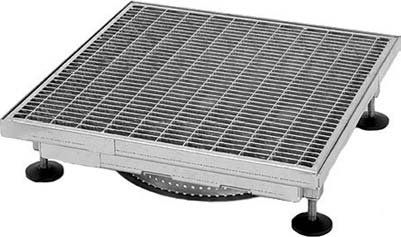

Gullyaufsatz zu Entwässerungsrinnen

Gullyaufsatz zu Entwässerungsrinnen

  • verzinkt oder Edelstahl
  • Größen 250x250, 400x400, 500x500 mm
  • Höhenverstellung 73-103, 93-143, 113-183 mm

Im Komplettpreis sind enthalten:

  • Wannenkörper mit Gitterrost 30x10 mm
  • Kiesfang d = 170 bzw. 250 aus Aluminium oder Edelstahl
  • 4 Stück höhenverstellbare, vormontierte Füße aus Edelstahl
